到了主板介绍环节，下图中红色方框内为高通骁龙845以及三星6GB LPDDR4X内存;橙色方框内为三星KLUDG4U1EA-B0C1 128GB eUFS存储;黄色方框内为恩智浦80T17 NFC控制器;绿色方框内为Skyworks SKY78160-51 WLAN前端模块;青色方框内为Avago / Broadcom AFEM-9096 LTE前端模块;蓝色方框内为高通WCD9341音频编解码器;紫色方框内为Maxim MAX77705 PMIC。
在主板另一侧，红色方块内为Wacom W9018数字转换器控制器，支持S Pen;橙色方块内为Murata KM8423057 Wi-Fi /蓝牙模块;黄色方块内为高通SDR845射频收发器;绿色方块内为高通PM845 PMIC;青色方块内为IDT P9320S无线充电接收器;蓝色方块内为三星S2D0505显示PMIC;紫色方块内为高通PM8005 PMIC。
三星Note9机身底部还有一块连接Type-C接口以及麦克风的子板。
同时上文中提到三星Note9保留了3.5mm耳机接口，内部为独立模块设计，采用超薄弹簧触点电缆。

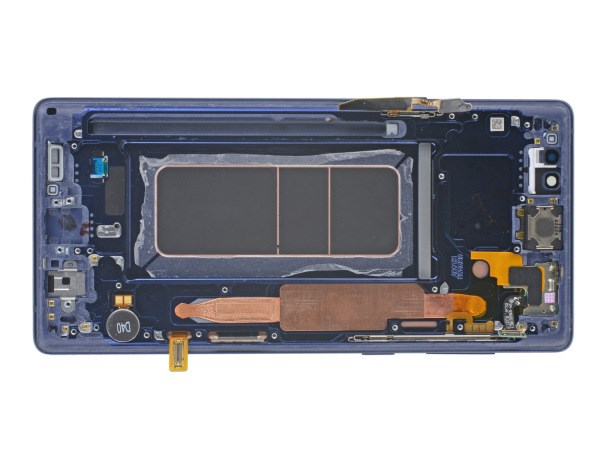

而全新加入的“碳纤液冷系统”看上去就是比之前产品表面积更大的导热管…固定在机身框架上很抢镜!
最关键额终于来了——S Pen，发布会上三星重点介绍了全新S Pen，支持低功耗蓝牙，通过触控键可以远程遥控使用，续航时间在半小时左右，插入手机中即可充电，据悉只需要40秒左右就可以充满电。
想要拆开S Pen不做点破坏是不可能了，于是ifixit直接“动刀”。
从S Pen中间用刀划开后就可以看到内部纤细的电路板，下图中红色方框内为DA14580 Dialog Semiconductor蓝牙智能SoC;橙色方框内则是K8373 Seiko Instruments超级电容器。
S Pen中电路板
电容主要为蓝牙模块供电，从而实现遥控功能，部分S Pen手写笔功能在没有电的情况下也可以使用。在S Pen笔尖还有感应线圈，当插入手机时与手机内部感应装置完成充电。通过S Pen上的按键用户可以远离手机拍照，或者切换前后摄像头。在视频应用中则可以控制播放与停止，手机显示幻灯片时也可以通过S Pen前后翻页。与此同时，三星还指出将开放S Pen的接口，支持更多开发者利用S Pen的遥控功能。
最后送上一份拆解全家福!
